Энкодер абсолютный угловой ЛИР-ДС165А-3-Т-2048-05-СН-5-5-0- , КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (КИПиА) / Преобразователи интерфейсов

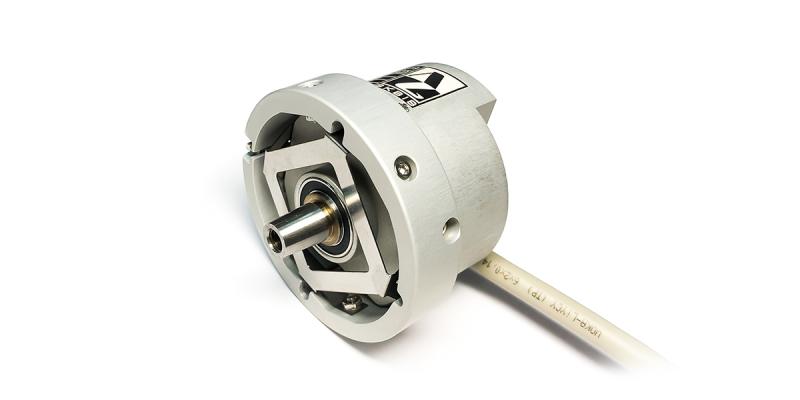

Энкодер абсолютный угловой ЛИР-ДС165А-3-Т-2048-05-СН-5-5-0- Преобразователь угловых перемещений общепромышленного назначения с двумя каналами типа СН (~1 В). При соответствующей обработке сигналов реализуется абсолютный энкодер. Для компенсации несоосности и упрощения монтажа предусмотрена внешняя распорная муфта корпуса специальной конструкции надежно фиксирующая энкодер в отведенном ему месте. Конусный вал энкодера фиксируется на позиционируемом объекте при помощи винта, который в свою очередь закрывается крышкой на торце корпуса. Первый канал - два ортогонально сдвинутых синусоидальных сигнала с одним периодом на оборот. Второй канал - два ортогонально сдвинутых синусоидальных сигнала с 2048 периодами на оборот и одной референтной меткой. Диаметр корпуса по муфте 65 мм, конусный вал 1:10 с отверстием М6, диаметр основания вала 9,25 мм, разрешающая способность - до 33554432 позиций на обороте (до 25 бит), напряжение питания от +5В. По месту и способу установки соответствует энкодерам Heidenhain серии ERN
