Коллектор NVC К1-50-2 Левый, ПОЖАРОТУШЕНИЕ И АВТОМАТИЗАЦИЯ / Комплектующие к модулям пожаротушения

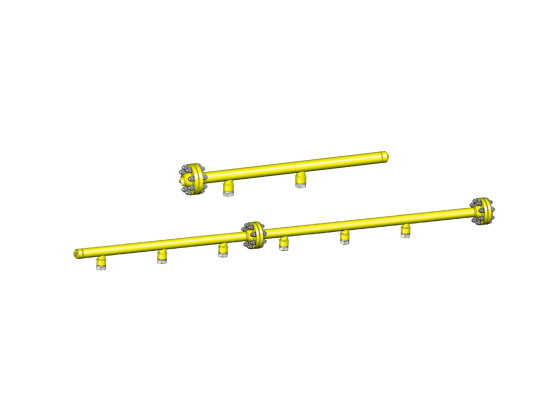

Коллектор NVC предназначен для объединения нескольких модулей пожаротушения при подключении их к трубопроводу посредством фланцевого соединения. Коллектор применяется как в модульных, так и в централизованных установках газового пожаротушения. При необходимости подключения модулей через обратный клапан, следует применять коллекторы с маркировкой ОК. Коллектор с маркировкой ОК имеет тип резьбы муфты – NPT 2 1/2 ̋, коллектор без соответствующей маркировки – К2 ̋. Рабочее давление коллектора – 6,4 МПа. Обозначение при заказе: Коллектор NVC К1-X1–X2–Х3.П/Л, где: NVC К1 – наименование коллектора, принятое изготовителем (однорядный); Х1 – диаметр номинальный коллектора, DN (от 50 до 150); Х2 – количество подключаемых модулей, N, шт (от 2 до 10); Х3 – подключение модулей через обратный клапан (ОК); П – направление потока ГОТВ (расположение выходного фланца) – правое; Л – направление потока ГОТВ (расположение выходного фланца) – левое. Коллектор NVC Параметры коллектора определяются по результатам гидравлического расчета. Коллектор состоит из трубопровода заданного диаметра, фланцевых соединений и муфт для подключения модулей объемом от 52 до 180 литров. В торцевой части установлена заглушка с внутренней резьбой G1/2” для возможности установки сигнализатора давления универсального1 и подключения испытательного оборудования. Направление потока газового огнетушащего вещества относительно модулей пожаротушения (располо- жение выходного фланца) обозначается маркировкой Л (левый) и П (правый) соответственно. 1 Клапан обратный, сигнализатор давления не входят в комплект поставки коллектора и поставляются отдельно. В комплект поставки коллектора NVC входит: • коллектор с муфтами для присоединения РВД или клапана обратного и фланцевым соединением; • шпильки, гайки и прокладка для фланца; • заглушка НР испытательная G 1/2”; • заглушка НР испытательная К2” (или NPT 2 1/2”) по количеству подключаемых модулей (N). Муфта К2” или 2 1/2” NPT; Заглушка НР испытательная К2” или 2 1/2” NPT; Торцевая заглушка коллектора; Заглушка НР испытательная G 1/2”; Прокладка фторопластовая. Крепление коллектора к стойке рекомендуется осуществлять при помощи U-образного хомута, который не входит в комплект поставки и заказывается отдельно. Возможна разработка и изготовление коллектора с индивидуальными параметрами из углеродистой или нержавеющей сталей.
