Рукав высокого давления РВД 16-215 , ПОЖАРОТУШЕНИЕ И АВТОМАТИЗАЦИЯ / Комплектующие к модулям пожаротушения / Насадок (распылитель) газовые

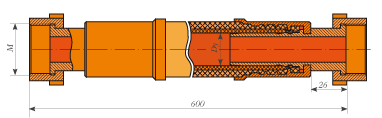

Рукав высокого давления РВД применяется для соединения выпускного штуцера запорно-пускового устройства модуля МПГ с коллектором КГ (КГО) установки газового пожаротушения. Имеется два типоразмера рукавов РВД с номинальными диаметрами 25 и 50 мм, соответствующими диаметрам ЗПУ на модуле МПГ (24 и 40 мм). Общий вид рукава РВД и технические характеристики представлены на рис 19, 19а и в таблице 7. Имеется один типоразмер рукава РВД с номинальным диаметром 16 мм, соответствующий диаметру ЗПУ на модуле МПУ 12 мм. При использовании модуля МПГ с разрывным затвором рукав РВД соединяется непосредственно с выпускным штуцером ЗПУ модуля. При использовании модуля МПГ с клапанным затвором рукав РВД соединяется с модулем через угольник. При использовании модуля МПУ соединение осуществляется без угольника. Для подключения к трубопроводу одного модуля (одного рукава РВД) следует использовать торцевой приварной переходник «Втулка РВД24(40)-труба Дн» и переходник «Втулка РВД12-труба Дн» для модуля МПУ. Для самостоятельного
