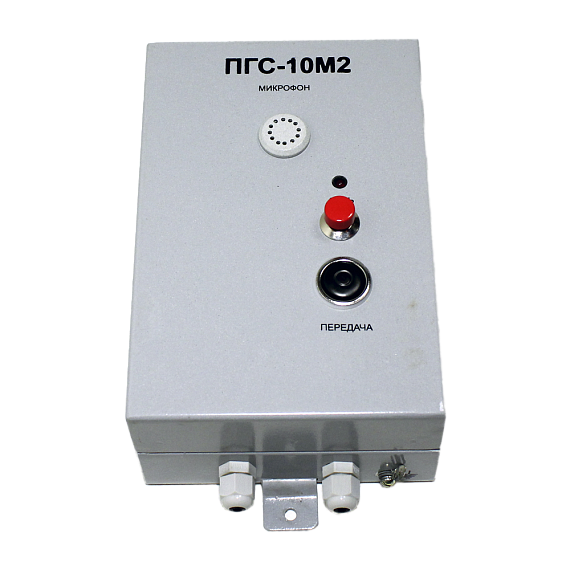

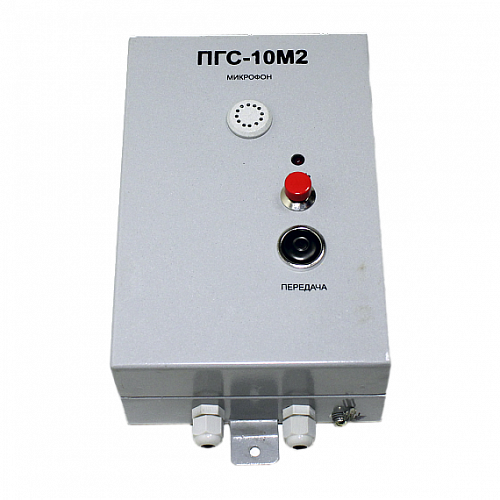

ПГС-10М2 прибор громкоговорящей связи Предназначен для организации оперативной громкоговорящей симплексной связи между производственными объектами промышленных предприятий. Конструктивно выпускается в металлическом корпусе, состоит из блока питания, усилителя приема, усилителя передачи и линейного трансформатора, общего для обоих усилителей. Усилитель приема через выходной трансформатор нагружается динамическим рупорным громкоговорителем (поставляется отдельно). Выходной трансформатор имеет обмотки с напряжением 30В, 70В, 120В. Обмотка с нужным напряжением, соответствующим номинальному напряжению используемого громкоговорителя, выбирается с помощью перемычки на плате. При выпуске изделия перемычка устанавливается на 30В. Усилитель передачи двухкаскадный, работает с электретным микрофоном МКЭ-3. Включенный прибор находится в режиме "ПРИЕМ", линейный трансформатор подключен к входу усилителю приема. Сигнал из линии поступает на линейный трансформатор, усиливается и поступает через выходной трансформатор на громкоговоритель. Переключение прибора в режим "ПЕРЕДАЧА" осуществляется нажатием соответствующей кнопки. При этом напряжение с микрофона через усилитель передачи и линейный трансформатор
