ППКП 01149-4-1 "Рубеж-4А", СРЕДСТВА И СИСТЕМЫ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ / АДРЕСНАЯ СИСТЕМА "РУБЕЖ" / Протокол R1

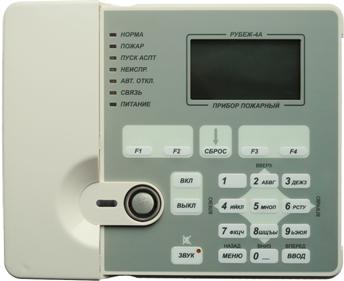

Адресный приемно-контрольный пожарный прибор ППКП 01149-4-1 РУБЕЖ-4А предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На пожарных адресных приборах РУБЕЖ-4А можно построить распределенную адресную систему ПС с объединением в сеть до 32 панелей с помощью интерфейса RS-485. К каждому из приборов можно подключить до 500 адресных пожарных устройств тм Рубеж. Адресный прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне прибора расположены двадцатикнопочная клавиатура и восьмистрочный ЖКИ для просмотра и ввода параметров. Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора. Прибор "Рубеж-4А" работает со следующими адресными устройствами: адресными извещателями пожарными ИП212/101-64-А2R, ИП212-64, ИП 101-29-PR, ИП 212-64Р; адресными модулями дымоудаления и вентиляции МДУ-1, исп 1, исп. 2, исп. 3; адресными извещателями пожарными ручными ИПР 513-11, ИП 513-11Р; адресными модулями речевого оповещения МРО-2 и МРО-2М; адресными модулями пожаротушения МПТ-1; адресными модулями радиоканальными МРК-30; адресными релейными модулями РМ-1, РМ-2, РМ-К; адресными пожарными метками АМП-4; изоляторами адресных шлейфов ИЗ-1; адресными метками АМ-1, АМ-4; адресными шкафами управления вентилятором ШУВ адресными шкафами управления вентилятором и клапаном ШУВК Основные функции прибора РУБЕЖ-4А: прием сигналов от адресных устройств по адресной линии связи; включение выносных приборов сигнализации при возникновении пожара; управление системами пожаротушения, дымоудаления, речевого оповещения на охраняемом объекте; автоматический контроль целостности АЛС и исправности адресных устройств; символьная индикация принимаемых сигналов; звуковая сигнализация режимов работы; обмен данными по интерфейсу RS-485 с другими приборами и компьютером; обмен данными по интерфейсу USB с компьютером. Прибор осуществляет обмен информацией с адресными пожарными устройствами по двухпроводной адресной линии связи. Питание адресных пожарных извещателей, адресных меток АМ-1 и АМ-4, адресных релейных модулей РМ-1 и РМ-2, МДУ-1 исп.1 осуществляется по адресной линии связи, радиоканальные извещатели ИП 212-64Р и ИП 513-11Р имеют автономное питание 3,6В, для питания адресных устройств МПТ-1, РМ-К, МРК-30 необходимо внешнее питание DC 12В или 24В, АМП-4, МРО-2 и МРО-2М питаются от DC 12В, МДУ-1 исп.2 – 24В DC или AC, МДУ-1 исп.3 – 220В AC.
