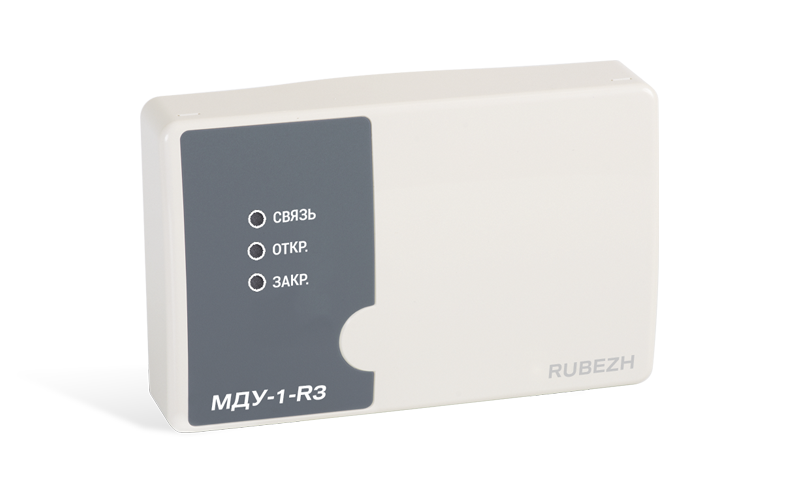

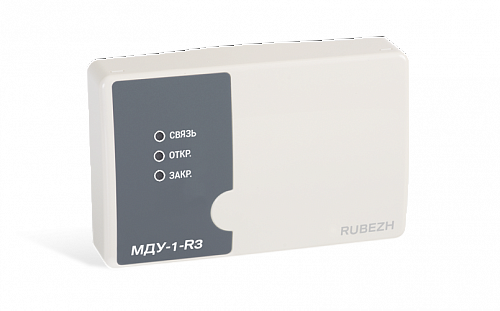

Рубеж МДУ-1С-R3, СРЕДСТВА И СИСТЕМЫ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ / Рубеж аналоговое оборудование

Модуль управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1С прот.R3 предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Модуль предназначен для управления следующими типами приводов клапана: реверсивный электромеханический привод; электромеханический привод с возвратной пружиной; электромагнитный привод с ручным возвратом заслонки в нормальное положение. Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля. МДУ-1 прот.R3 отличается от МДУ-1С прот.R3 нагрузочной способностью реле, коммутирующим питание на привод. Остальные параметры и функции аналоги
