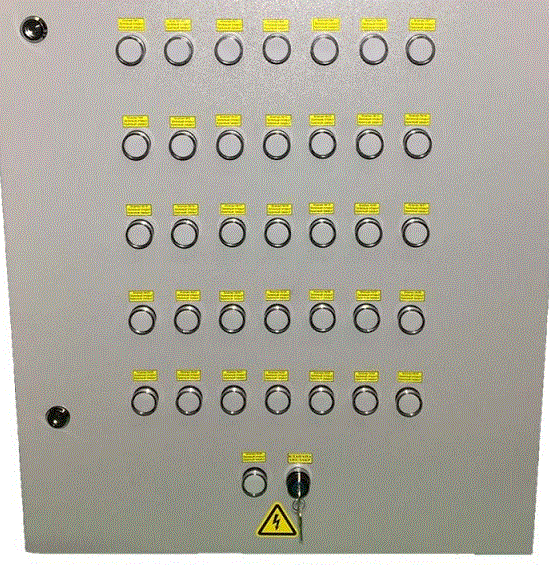

ШУ-КП-НО-230П-30 Шкафы управления противопожарными клапанами нормально открытыми, СРЕДСТВА И СИСТЕМЫ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ / Шкаф управления

Прочие
Наши предложения	Новинка
Производитель	Авиэл
Срок поставки	10 дней
Страна происхождения	РОССИЯ
Заказное	Да
Базовая единица	шт
Производитель	Авиэл
Неликвидный товар	Нет
Артикул	00-00008612
Дополнительно	Подключение клапанов: Подключите контакты блока резисторов BRZ-KLD к клеммам 1, 2, 3, 4, 5, 6 блока BUK-KLD. Подключите нулевой контакт клапана к клемме 7 блока BRZ-KLD. К блоку резисторов BRZ-KLD снизу блока на второй контакт "8" подключите линию клапана на которое необходимо подавать напряжение до тех пор, пока шкаф не перейдет в режим "Пожар" чтобы клапан оставался в открытом состоянии. К блоку резисторов BRZ-KLD снизу блока на третий контакт "9" подключите линию клапана к которому будет подаваться напряжение, пока шкаф находится в режим "Пожар", при отключении сигнала пожар, пропадет напряжение на "9" и появиться на "8" (если у Вас клапан с пружинным возвратом на "9" ничего подключать не нужно) К блоку резисторов BRZ-KLD снизу блока на четвертый контакт "10" подключаем входной сигнал (+24В) концевиков для индикации состояния клапана. Подключите сигнал состояния клапана «Закрыто» к клемме 11 блока BRZ-KLD. Подключите сигнал состояния клапана «Открыто» к клемме 12 блока BRZ-KLD.
Акция	Нет
