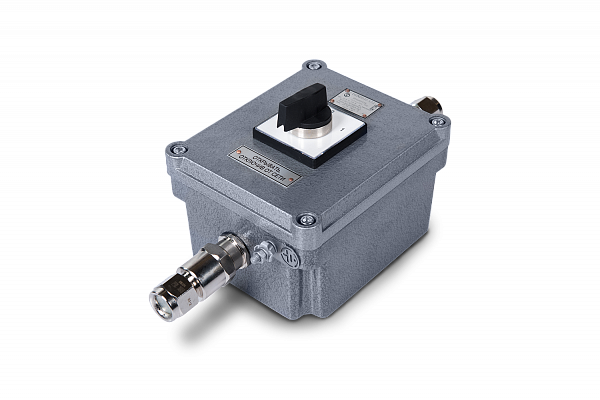

Переключатель 2ExGN20-90В1, ВЗРЫВОЗАЩИЩЕННОЕ ОБОРУДОВАНИЕ

НАЗНАЧЕНИЕ Пакетно-кулачковые выключатели и переключатели нагрузки взрывозащищенные серии ExGN предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного и морского транспорта, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами; для подземных выработок угольных шахт и рудников, опасных по газу и пыли. ОСОБЕННОСТИ Возможность реализации практически любой схемы коммутации. Работоспособность при температуре вплоть до -60°С КОНСТРУКЦИЯ Переключатели ExGN с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db ec IIC T6 Gc/Ex tc IIIC T80°C Dc, РП Ex db eb I Mc относятся к электрооборудованию с повышенной надежностью против взрыва и состоят из корпуса и крышки, в которую установлен переключатель ExGN (Ех-компонент с неразборной оболочкой состоит из общепромышленного переключателя, число контактных элементов которого не более 4, помещенного в капсулу, залитую компаундом и имеющего маркировку взрывозащиты Ex db ec I Mc U/ Ex db eb IIC Gb U). Переключатели ExGN с маркировкой взрывозащиты 1Ex db IIC T6 Gb/ Ex tb IIIC T80°C Db и РВ Ex db I Mb относятся к взрывобезопасному электрооборудованию и состоят из корпуса и крышки, в которую установлен переключатель ExGN (Ex-компонент). Управление переключателем осуществляется через проходной вал, имеющий цилиндрическое взрывонепроницаемое соединение с втулкой оболочки. Переключатели 1ЕхGN, 2ЕхGN, 12ЕхGN, 21ЕхGN, РВ ЕхGN, РП ЕхGN имеют два кабельных ввода ВК25, расположенных по сторонам B и D. Переключатели могут комплектоваться по требованию заказчика вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты переключателей. Пакетно-кулачковые переключатели серии ЕхGN с маркировкой 1Ex db IIC T6 Gb X/Ex tb IIIC T80°C Db X, 1Ex db eb IIC T6 Gb X/ Ex tb IIIC T80°C Db X предназначены для трубной проводки, без применения трубных кабельных вводов, с прямым подсоединением труб к корпусу переключателя, в котором выполнены отверстия с резьбой G1¼. Знак «Х» в маркировке взрывозащиты указывает на их специальные условия применения, заключающиеся в следующем: применение данных изделий возможно при трубной проводке с заливкой проводов компаундом с соблюдением всех требований, указанных в руководстве по эксплуатации, так как во взрывонепроницаемый корпус устанавливается переключатель в общепромышленном исполнении. При других размерах резьбы необходимо применять переходные муфты с маркировкой взрывозащиты Ex eb IIC Gb U/Ex db IIC Gb U. КОМПЛЕКТАЦИЯ Переключатели могут комплектоваться по требованию заказчика вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты переключателей.
